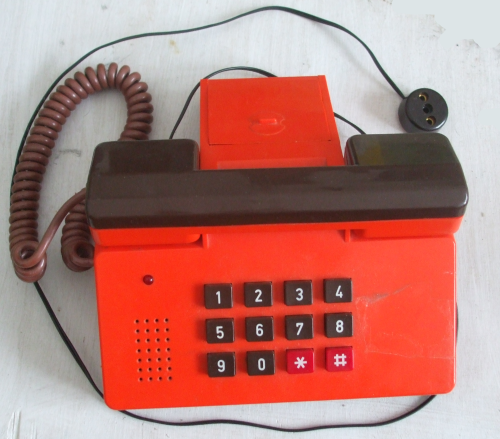

Domácí telefon od Tesly z revolučního roku
1989.Počítá se s pouze s dvěma stejnýmy
přístroji spojenýmy pouze dvěma vodiči.Pouze
dva protože předpokládám že zapojení je
křížené (vrchní výstup prvního
telefonu zapojit do spodního výstupu druhého
telefonu,ale až vyhrabu ten druhej telefon tak to ověřim)
Napájeno z 4,5 V baterky (v každém z přístrojů)

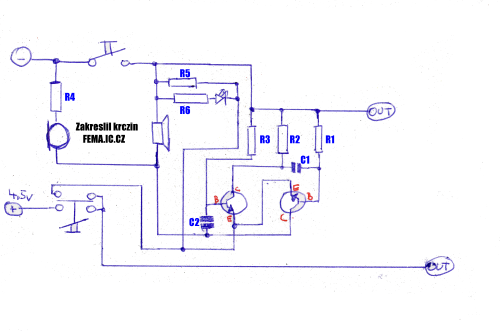

| R1 |
1 |
kΩ |
| R2 |
450 |
Ω |
| R3 |
10 |
kΩ |
| R4 |
100 |
Ω |
| R5 |
30 |
Ω |
| R6 |
330 |
Ω |
| C1 , C2 |
100 |
nF |
| TRANZISTORY |
BC238B |
NPN |
