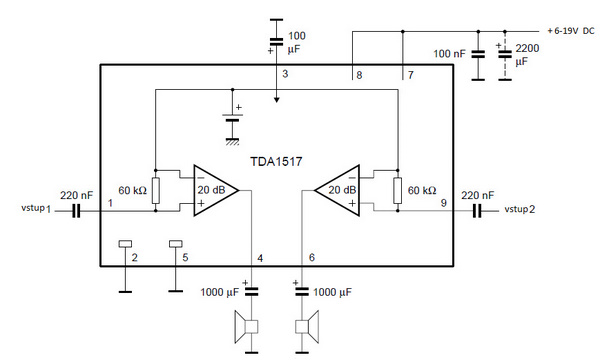

Koncový zesilovač 2X 6W s tda 1517

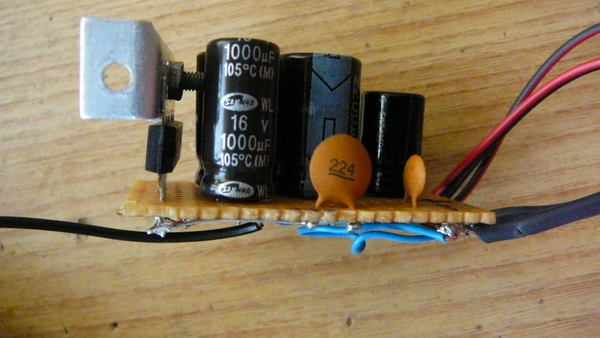

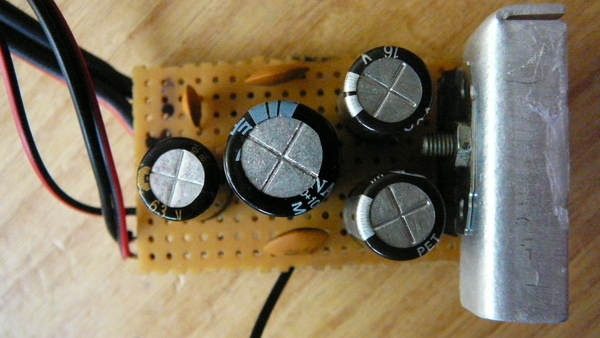

Jak už vyplývá z názvu, zesilovač má výkon 2X 6W. Napájím ho 12V trafem z nějaké staré televize. Je usměrněno můstkem z pc zdroje a na vyhlazení postačí kapacita 2200uF.Hlasitost reguluji dvojitým potenciometrem 50k, který je umístěn na vstupu (ve schématu není). Zesilovač můžete doplnit o výstup na sluchátka,ale potom je nutné zajistit přepínání mezi sluchátky a reproduktory. Zesilovač má čistý zvuk a zesílení není také špatné. Může najít využití třeba u počítače.

JE TŘEBA DODRŽET SPRÁVNÉ ZAPOJENÍ ZEMÍ. MUSÍ BÝT VŠECHNY PROPOJENÉ! JAK ZEM ZROJE, VSTUPU A VÝSTUPU. PŘI NEDODRŽENÍ OBVOD EXPLODUJE A VYVALÍ SE OBLAK KOUŘE. MŮŽE DOJÍT K POŽÁRU, NEBO KE ZRANĚNÍ ! ZA TAKOVÉTO NEHODY NEBEREME ŽÁDNOU ZODPOVĚDNOST!
