Teslův transformátor

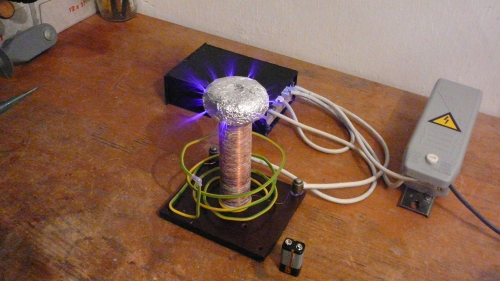

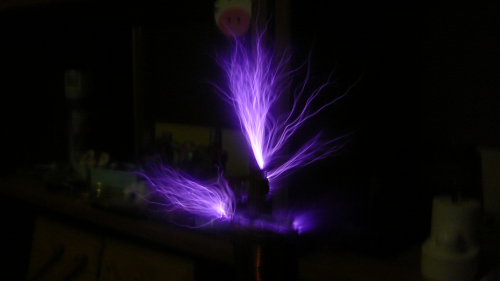

 Tento Teslův transformátor má 3,5 závitu tlustým drátem na primáru, a přibližně 300 závitu na sekundáru,který je navinut tenkým drátem z tlumivky 40W na umělohmotné tubě od energetických tablet . Kondenzátor je 2,5nF 9kV, který je složený ze 6ti kondíku 15nF 1500V zapojených do série . Jiskřiště má 3 mezery, je vyrobené z tlustého drátu jako primár. U kondenzátorů je ochrané jiskřiště které zabrání jejich proražení .  Celé to napájím transformátorem pro neony FART 6kV 30 mA . Výboje z toroidu dosahují délky 5ti cm a z hrotu 6-7cm. při změně napájecího napětí nad 9kV je nutný jiný kondenzátor ( na vyšší napětí ).


VAROVÁNÍ:  TESLŮV TRANSFORMÁTOR JE VŠEOBECNĚ NEBEZPEČNĚ ZAŘÍZENÍ: NA PRIMÁRU JE SMRTELNÉ NAPĚTÍ!!!
ZARÍZENÍ VÝRÁBÍ OZON A DALŠÍ JEDOVATÉ PLYNY , TAKÉ VELMI  RUŠÍ .
    VŠE DĚLÁTE NA VLASTNÍ NEBEZPEČÍ!!!











Zdroj:rayer.ic.cz
