LED Stroboskop

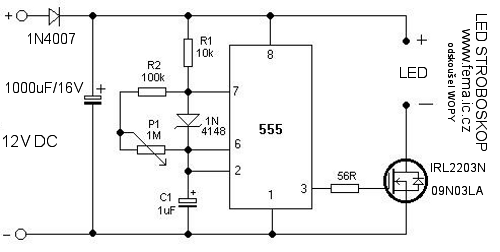

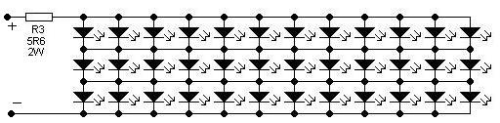

Velmi efektivní náhrada klasického stroboskopu. Nemusí se po čase vypínat vydrží blikat non-stop, má také nízkou spotřebu. Dá se napájet jakýmkoliv DC zdrojem 6 nebo 12V . ( Při změně napětí , barvy, nebo počtu LED diod je nutné přepočítat odpor R3 a také změnit zapojení LED diod). Základem obvodu je časovač 555, který spíná tranzistor MOSFET ,já jsem použil IRL2202N (30V, 116A) , ale je možné použít jakýkoliv nízkonapěťový MOSFET. Frekvenci "bliků" je možné měnit potenciometrem (nebo trimrem). V zapojení je dioda 1N4007, která má za úkol zabránit zničení obvodu 555 přepólováním. Při větším zatížení můžete diodu vyměnit třeba za 1N5822-propustí více proudu.


UPOZORNĚNÍ: ZÁBLESKY MOHOU VYVOLAT EPILEPTICKÝ ZÁCHVAT.

Zdroj : D A N Y K
